3d inmeten en opname Sint Petruskerk te Vught

De Sint Petruskerk die midden in het centrum van Vught staat wordt al jaren lang niet meer gebruikt. De kerkgangers konden niet langer meer op een veilige manier gebruik maken van het gebouw dat hard aan restauratie toe is. Woningstichting Woonwijze heeft opdracht verstrekt om de kerk een nieuwe bestemming te geven. Een tweetal architectenbureaus werken samen om deze klus te klaren. PelserHartman werd ingezet om een uitvoerige opname van het bouwwerk te doen en goede onderleggers te maken voor de ontwerpende partijen. De kerk is inmiddels volledig 3-dimensionaal opgenomen en de tekenaars zijn al ver gevorderd met de prachtige doorsneden en gedetailleerde plattegronden.

Bovenaanzicht Petruskerk in Vught

Start Restauratie Petruskerk te Vught

(Bron; Omroep Brabant zaterdag 20 augustus 2011 – 13:28 | Auteur: Alice van der Plas)

Eindelijk kan er begonnen worden met de restauratie van de Petruskerk te Vught. De kerk stond al een hele tijd op de slooplijst, maar het liep toch allemaal iets anders dan gedacht. Tijdens een begravenis in 2005 kwam wat gruis naar beneden. Sindsdien is de kerk gesloten. Na een jarenlange weg vol tegenslagen is nu de benodigde 2,5 miljoen euro bij elkaar voor de restauratie. En: de plannen liggen klaar. Uiteindelijk komen de bibliotheek en het Vughts Museum in de kerk. Het gebouw biedt verder plaats aan winkels en horeca. Zondag worden alle contracten getekend.

Raad stelt besluit plan Petruskerk uit

(10 december 2010. Artikel: Petra Dircks; Brabants Dagblad, foto: Sandra Peerenboom)

Petruskerk in Vught

VUGHT – Het plan om de Petruskerk in Vught te herbestemmen als multifunctionele ruimte is tegen middernacht aangehouden. Het college haalde het voorstel van tafel omdat bleek dat er heel veel onduidelijkheid was over de financiën. Afgesproken is nu dat er een onafhankelijk financieel deskundige in de arm wordt genomen die de berekeningen van planmaker Woonwijze onder de loep neemt en die afzet tegen de berekeningen die de gemeente voorschotelt. Die twee wijken namelijk ogenschijnlijk enorm van elkaar af. Met die nieuwe duidelijkheid kan de raad dan in januari of februari concreet aan de slag om te beoordelen hoeveel geld zij voor het plan over heeft. Bij betrokkenen heerste rond middernacht enige opluchting, het plan Woonwijze was immers niet compleet van de baan zoals het college wilde.

Invulling Petruskerk Vught mogelijk anders

VUGHT – De invulling van de Petruskerk in Vught kan totaal anders worden dan in eerdere plannen geschetst.
(Uit het Brabants Dagblad).

Het idee om er vier instellingen te huisvesten in een door architect Henket ontworpen binnenconstructie is mogelijk van de baan. Er is namelijk ook onderzocht na restauratie alleen de begane grond te gaan gebruiken. Dan zouden de vier instellingen, bibliotheek, Vughts Historisch Museum, MIK en Anders Bezig Zijn er niet in kunnen want daarvoor is er te weinig ruimte. Wat er dan wel in zou komen, is niet bekend. De vier instellingen zijn van een mogelijke wijziging van de plannen overigens nog niet officieel op de hoogte.

Inspectie koepel van de Sint Petruskerk te Vught

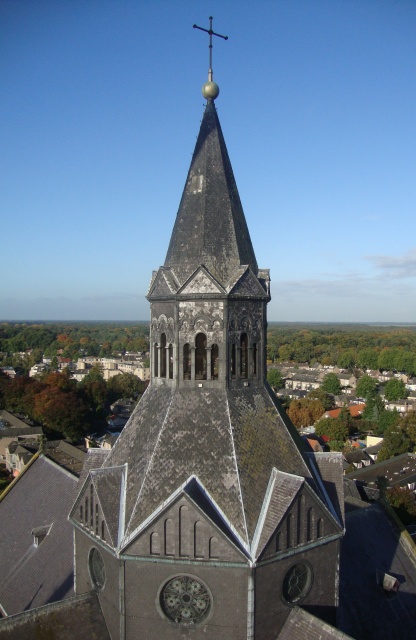

Sint Petruskerk-de koepel
Toren van de Petruskerk in Vught

Een team van PelserHartman is al enkele weken druk bezig met het in kaart brengen van de kerk. Een deel van het werk betreft een opname van de vieringtoren die ook wel koepel wordt genoemd. Deze toren bleek niet zo eenvoudig vanuit de binnenzijde toegankelijk. Daarom besloten wij een kraan in te schakelen om 2 personen via de buitenzijde in de toren te brengen. De architecten en de constructeur maakten van de gelegenheid gebruik om de toren van de buitenzijde te bekijken. Onderstaand bericht uit het Brabants Dagblad vertelt niets over deze opname maar geeft wel wat aardige informatie over het project in het algemeen.

VUGHT – Het was maandag een waar spektakel: de inspectie van de binnenkort te restaureren Petruskerk in Vught. Met een enorme kraan en een metalen bak konden betrokkenen het godshuis van buiten goed bekijken. Zo wilden architecten en andere deskundigen van dichtbij de conditie van de Petruskerk controleren, en dan in het bijzonder die van de koepel. Voor de klus werd zes uur lang een kraan ingezet die tot een hoogte van meer dan honderd meter kan reiken en een eigen gewicht heeft van zestig ton. Op de foto inspecteert historicus en voorzitter van Vughts historisch Museum Henk Smeets de kerk.

Inmiddels is de kerk omgebouwd tot een ontmoetingscentrum met winkels, een bibliotheek en verschillende culturele functies. Lees hier meer over het huidige gebouw.

Meer voorbeelden van meet- en tekenwerk

Wilt u meer voorbeelden van ons werk zien? kijk dan verder op de pagina Projecten.
