Snelle inmeting Maison de Bonneterie met 3d scanners

Het 125 jaar oude familiebedrijf ‘Maison de Bonneterie’ ziet geen toekomst meer in de winkels in Amsterdam en Den Haag. H&M doet haar intrede en wil graag snel haar zogeheten ‘flagship stores’ openen. Daarom krijgen de karakteristieke panden een verbouwing die op kort termijn moet starten. PelserHartman kreeg de opdracht om beide monumentale panden snel volledig in te meten. We zetten een combinatie van speciale meet- en tekenmethoden in en bereiken daardoor een grote versnelling in de planning. De totale doorlooptijd van start meetwerk tot oplevering tekeningen is slechts 22 dagen! Beide panden worden in deze periode ingemeten en uitgetekend.

3Dscan maison de bonneterie-713
Snelle inmeting van het pand van Maison de Bonneterie met high-end 3D laserscanners

Snelle inmeting en foutloos tekenwerk

De voormalige Maison de Bonneterie-warenhuizen zijn gevestigd op toplocaties in het hart van Amsterdam en in het centrum van Den Haag. Het gebouw in Amsterdam, dat toegankelijk is via zowel het Rokin als de Kalverstraat, stamt uit 1905 en beschikt over bijzondere architectonische kenmerken, karakteristieke gevels, hoge plafonds en natuurlijk de gebrandschilderde glazen koepel. De winkel in Den Haag stamt uit 1913. Het heeft een entree op de hoek van de Gravenstraat en het Buitenhof en beschikt over circa 4500 m² winkelruimte, verdeeld over zes verdiepingen. De beide panden hebben een totaal oppervlakte van circa 10.000 m² bvo.

PelserHartman kreeg de opdracht voor een volledige, maar snelle inmeting van beide monumentale panden. We zijn gestart met het eerste meetwerk op 9 oktober 2014. Het is mogelijk om een project sneller te laten verlopen dan normaal en nog steeds een foutloos resultaat te bereiken. Uiteraard is de juiste ondersteuning van de opdrachtgever hierbij van groot belang. CBRE B.V. | Development Services stond open voor alternatieve methoden en de innovatieve meettechnieken van PelserHartman. Daardoor kunnen wij de beide monumentale panden snel en accuraat inmeten. De meetdata is zo compleet dat deze relatief snel en foutloos omgezet kan worden naar bouwkundige tekeningen. De totale doorlooptijd van start meetwerk tot oplevering tekeningen is slechts 22 dagen zijn!

Meer weten over onze diensten en producten?

Wil je weten wat PelserHartman kan betekenen voor jouw project? Stuur ons dan een email, of bel naar kantoor ‘s-Hertogenbosch op nummer: 073-6135729.

Pointcloud snelle inmeting Maison de Bonneterie
De afbeelding laat het resultaat van de inmeting van de buitenzijde van de gevels zien. Je ziet een hoge resolutie pointcloud die gekleurd is met fotomateriaal.

H&M stapt in monumentale panden Maison de Bonneterie

(Bron: financieel dagblad)

H&M opende in het najaar van 2015 twee zogeheten ‘flagship stores’ in de winkelpanden. Ze krijgen een luxueuze inrichting, waarbij de historische details van de winkelpanden behouden blijven. ‘Alles is erop gericht om de fantastische gebouwen zo goed mogelijk te benutten en tot hun recht te laten komen’.

3D scanning Maison de Bonneterie
We meetten de panden van Maison de Bonneterie voor een snelle inmeting in met 3D laserscanners.
koepel_Bonneterie_amsterdam-713
Pointcloud van de koepel van het pand

DIRECT NAAR:

OFFERTE AANVRAGEN

AFSPRAAK MAKEN

PILOTPROJECT

Zelf ervaren hoe het is om met 3D scantechnologie te werken. Wij bieden een pilotproject aan tegen een gunstige prijs.

PILOTPROJECT

BLIJF OP DE HOOGTE

PelserHartman volgt de ontwikkelingen met betrekking tot 3D meten en modelleren op de voet. Wil je ook weten wat er gebeurt? Meld je dan aan voor onze nieuwsbrief.

AANMELDEN

3D SCANNEN BASICS

PelserHartman 3d scannen whitepaper
Download direct onze 3D scannen basics whitepaper. Hierin staat alles wat je zou moeten weten voordat je begint met 3D scannen in je organisatie, overzichtelijk in één handige pdf.

TRAININGEN 3D SCANNEN EN MEER

Wil je nog meer leren? Dan kan! PelserHartman verzorgt ook op maat gemaakte trainingen. Bekijk hier ons aanbod en informeer gerust naar de mogelijkheden.

ONZE TRAININGEN

Home | Referenties | Vacatures | Contact

NIEUWSTE PROJECTEN

Zekerheid voor Waterschap De Dommel door 3D scan- en modelleertechnieken bij renovatie- en onderhoud rioolwaterzuivering

Bij rwzi Tilburg wordt gewerkt aan een grootschalige renovatie door Waterschap De Dommel, terwijl de installatie 24/7 in bedrijf moet blijven. Daardoor is er geen ruimte voor meetfouten of stillegging voor het inmeten van nieuwe onderdelen. Om deze complexe inpassing toch zeker te stellen, bracht PelserHartman een gebied nauwkeurig in kaart met high-end 3D-laserscanning en vertaalde dit naar een betrouwbaar LOD300 model. Hiermee konden engineers zorgeloos aan de slag met de renovatieplannen.

LOD300 Revit 3D model van een deel van rwzi Tilburg

Waarom 3D inmeten?

Een belangrijk onderdeel in de huidige fase is het realiseren van nieuwe installaties in een compacte zone binnen de bestaande deelstroombehandeling. In dit gebied moeten verschillende elementen worden ingepast, zoals nieuwe leidingtrajecten, ondersteunende staalconstructies, pompen en een zeefbochtconstructie. Deze elementen moeten hun plek vinden tussen bestaande installaties en staalconstructies.

Geen ruimte voor verrassingen en afwijkingen

Een traditionele aanpak loopt al snel tegen beperkingen aan:

  • De bestaande tekeningen van de installatie zijn vaak niet meer actueel (‘as-built’) of missen de benodigde detaillering.
  • Handmatig inmeten in een complexe omgeving vol leidingen en obstakels is tijdrovend en foutgevoelig.
  • Lastige geometrie en grillige vormen vergroten de kans op meetfouten.

Tijdens de montage is geen ruimte voor verrassingen: een afwijking van slechts een paar millimeter kan leiden tot fouten en dus stilstand en extra kosten. De vraag was dus simpel: hoe garandeer je dat het ontwerp precies ingepast kan worden in de werkelijke situatie?

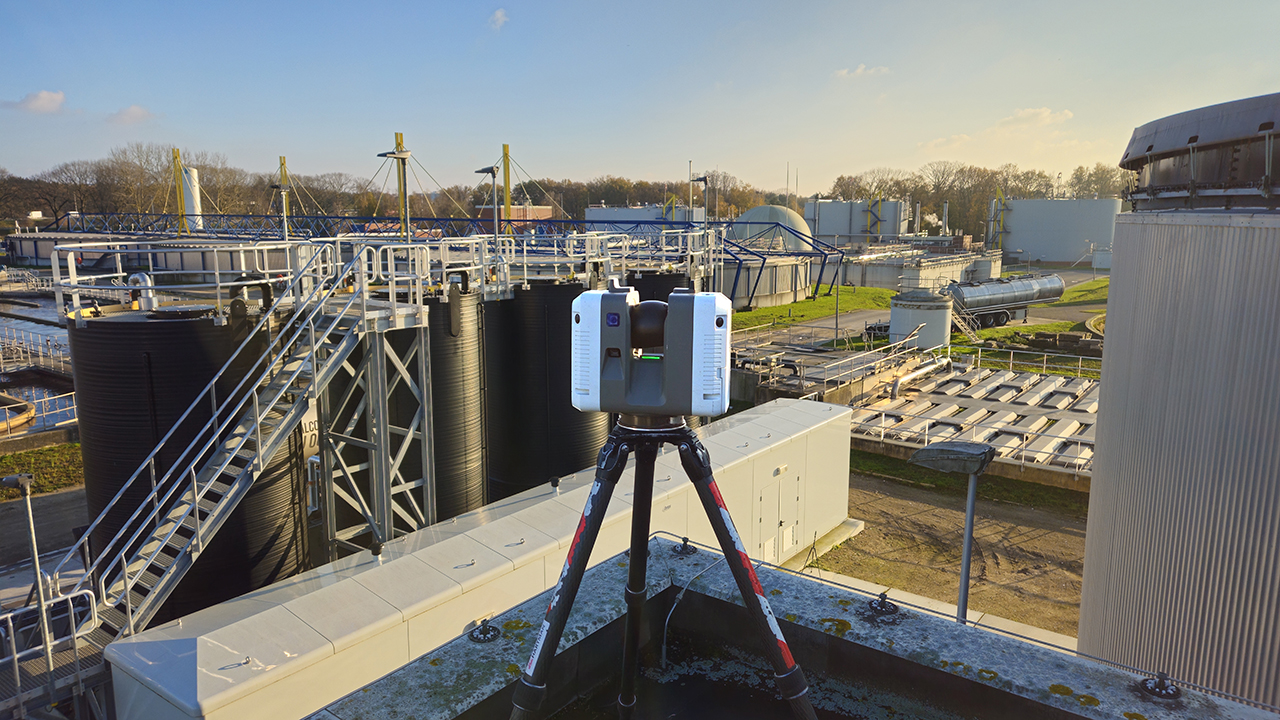

3D laserscannen met de Leica RTC360 bij rwzi Tilburg

Slimme combinatie van drone en laserscanner

Het antwoord op die vraag is simpel, namelijk: 3D laserscanning. Juist bij complexe inpassingen biedt deze techniek de snelheid én zekerheid die nodig zijn. In korte tijd legt een scanner miljoenen meetpunten vast en ‘ziet’ daarbij alles: elke flens, elke bocht in een leiding en de staalconstructie. Zo ontstaat razendsnel een volledig en actueel beeld van de situatie en elimineer je de onzekerheden die blijven bestaan bij handmetingen of het gebruik van oude tekeningen.

Toch is het niet efficiënt om een hele rwzi op dit detailniveau te scannen. Daarom kozen we voor een hybride aanpak, die precies aansluit op de informatiebehoefte. Het terrein hadden we eerder al in kaart gebracht met drones en fotogrammetrie. Dit leverde een LOD100-model op dat uitstekend diende als overzicht en context. Voor het kritieke inpassingsgebied rond de zeefbocht was echter een hogere nauwkeurigheid vereist. Op die specifieke locatie hebben we daarom high-end statische 3D laserscanners ingezet. Meer weten over inmeten van dit soort complexen? Ga dan naar onze speciale waterzuiveringen en gemalen pagina.

pointcloud RWZI

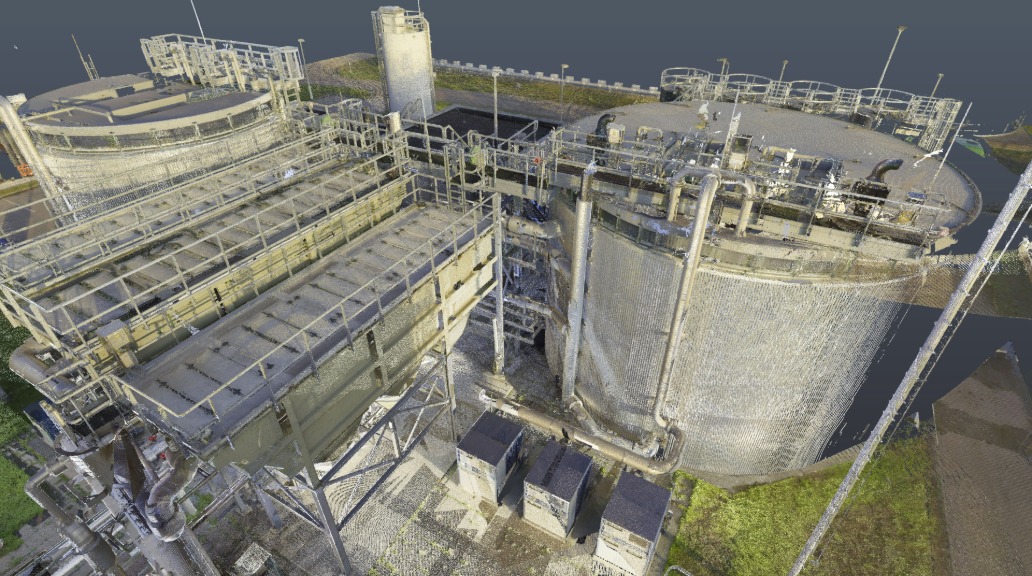

3D laserscandata (gekleurde pointcloud) van rwzi Tilburg

Van pointcloud naar betrouwbare engineering

Het inwinnen van data is de basis, maar de vertaling naar een bruikbaar model is waar de winst zit voor de engineers. De scandata is door ons verwerkt tot een gekleurde pointcloud en vervolgens uitgewerkt naar een 3D Revit model op LOD300 niveau. In dit model zijn de bestaande staalconstructies, leidingen, vloeren en installaties nauwkeurigheid vastgelegd. Lees hier mee over het maken van industriële- en installatie modellen.

Dit geïntegreerde model stelt engineers van Waterschap De Dommel en betrokken bouwpartners in staat om:

  • Direct inzicht te krijgen in de bestaande situatie
  • Ontwerpen direct te toetsen in de bestaande situatie
  • Vroegtijdig clashes tussen het ontwerp en de bestaande situatie op te lossen
  • Productie en montage foutloos voor te bereiden

Hiermee worden faalkosten en stilstand tijdens de daadwerkelijke bouw voorkomen.

3D model rwzi lod300

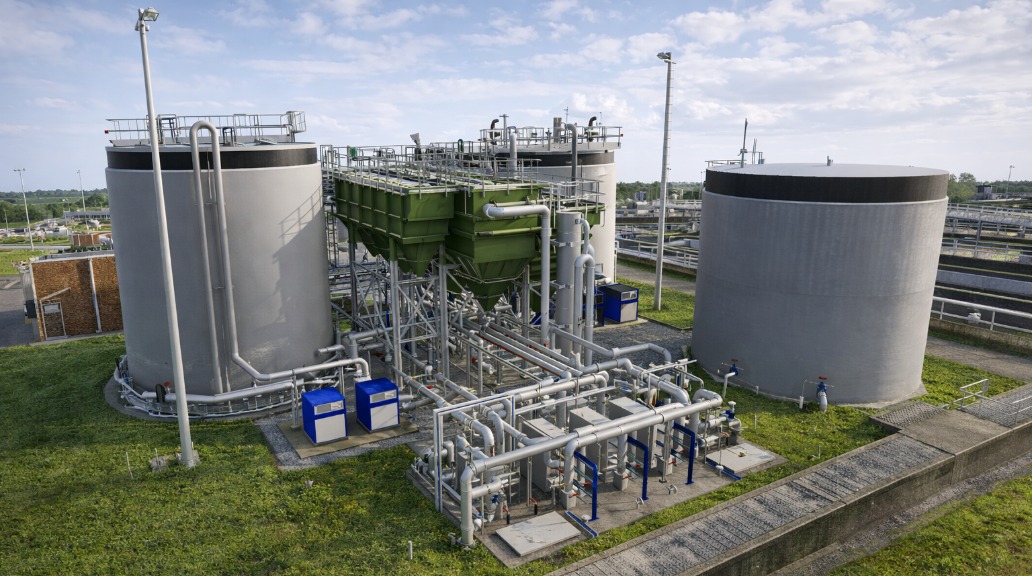

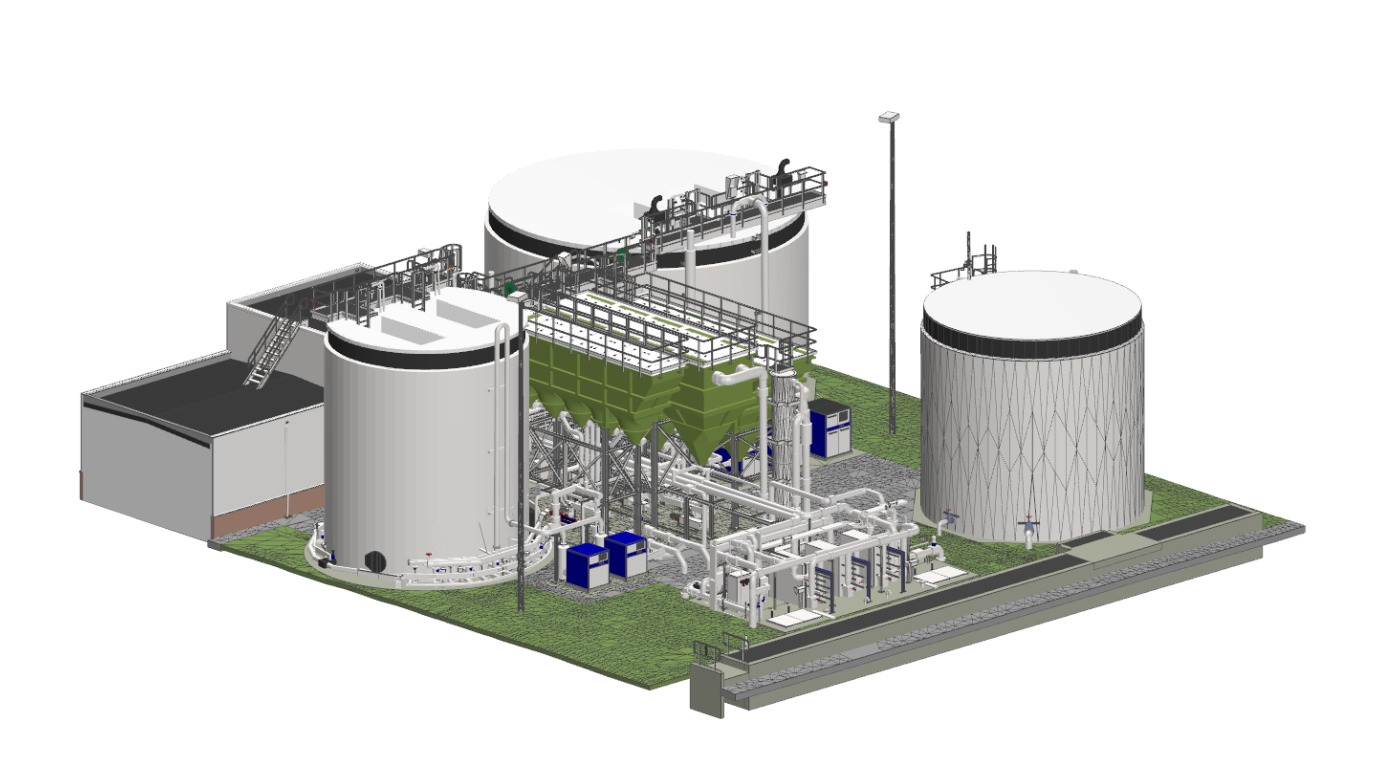

Hyperrealistische render van het 3D model van rwzi Tilburg op basis van pointclouddata

Samen bouwen aan databeheer

De renovatie van rwzi Tilburg is een meerjarig traject. Daarom leveren we niet alleen data, maar denken we actief mee over iedere faseringsstap. Het digitale model wordt stapsgewijs uitgebreid: waar tijdens een nieuwe projectfase extra detail nodig is, voegen we dat toe.

Zo groeit een actuele digitale kopie van de installatie mee met het onderhouds- en renovatieproces. Voor het Waterschap levert dit structurele voordelen op bij beheer, inspecties, planning en toekomstig ontwerpwerk.

Hulp bij jouw project?

Wil je jouw ontwerp- en inpassingsvraagstukken met maximale nauwkeurigheid aanpakken? Onze specialisten denken graag direct met je mee.

Contact

3D installatiemodel zwembad Groenoord

Zwembad Groenoord in Schiedam wordt na twintig jaar trouwe dienst uitgebreid en vernieuwd. Het technische hart onder het zwembad wordt flink onder handen genomen. PelserHartman bracht de technische ruimte in kaart met behulp van high-end 3D laserscantechnieken. Daarnaast maakten wij een nauwkeurig Revit LOD 300 model als basis voor het ontwerp van de nieuwe installaties. Lees in deze projectblog meer over onze aanpak.

Digital Twin als solide basis voor renovatie van complexe bestaande installaties

Zwembad Groenoord is toe aan een grondige vernieuwing. De technische installatie is na ruim twee decennia verouderd en aan vervanging toe. De gemeente Schiedam grijpt deze renovatie aan om het zwembad direct uit te breiden met extra zwemwater voor diverse doelgroepen. De uitdaging van dit project bevindt zich echter onder de waterlijn in de technische ruimte.

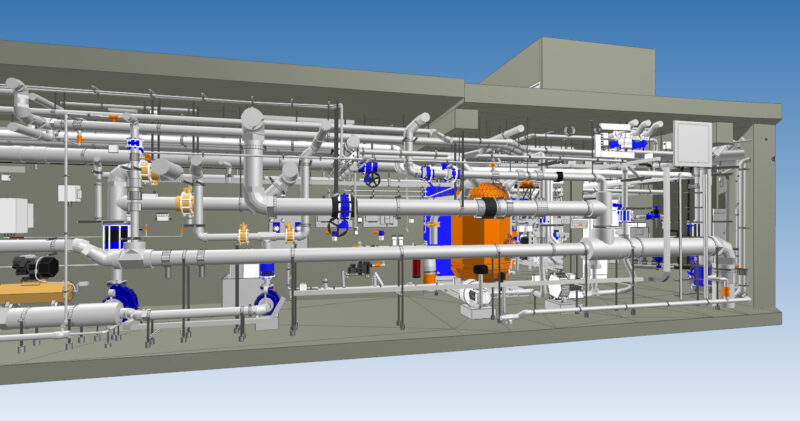

3D installiemodel LOD 300
3D Revit installatiemodel LOD300 op basis van pointcloud

We hebben hier te maken met een complexe technische omgeving. De ruimte staat vol met bestaand leidingwerk, grote pompen en filtersystemen. Veel van deze installaties ‘zweven’ in de ruimte. Traditioneel inmeten met een rolmaat of disto is hier onbegonnen werk. Het is te complex, te tijdrovend en zeer foutgevoelig. Opdrachtgever Lotec, specialist in zwembadtechniek, kiest daarom voor zekerheid. PelserHartman kreeg de opdracht om de bestaande toestand exact vast te leggen met laserscanners. Op basis van deze digitale meetinfo wordt een LOD 300 model gemaakt. Een digitale kopie, Digital Twin, van de installaties.

Meer weten over 3D modellen van technische installaties

Installaties statisch scannen met de Leica RTC360

PelserHartman adviseert per project over de meest effectieve meetmethode. Voor dit specifieke project kozen wij bewust voor statisch scannen met de high-end Leica RTC360 laserscanner. Wij zetten deze statische scanners in wanneer de hoogste datakwaliteit vereist is. De minimale ruis en hoge nauwkeurigheid van de RTC360 zijn noodzakelijk om nieuw leidingwerk nauwkeurig te laten aansluiten. Wij legden de volledige ruimte vast in een exacte ‘as-built’ digitale kopie. Deze wolk van miljoenen meetpunten noemen we de pointcloud. De pointcloud is de basis voor het 3D modelleerwerk.

pointcloud installaties

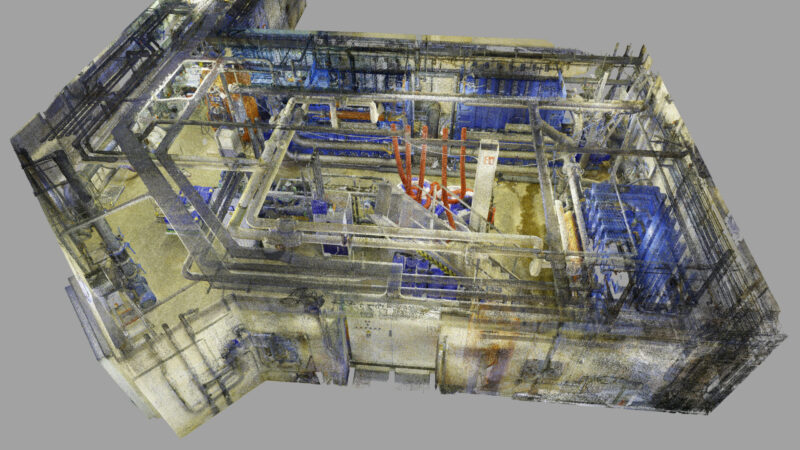

Gekleurde pointcloud van de bestaande situatie

Van pointcloud naar Revit LOD 300 model

Een pointcloud is nog geen tekening of 3D model. De kracht van PelserHartman zit in de vertaalslag van pointcloud naar bruikbare informatie. In dit geval een 3D model. Wij modelleerden de technische ruimte volledig in Revit op LOD 300 niveau. Hierbij werkten we volgens onze eigen PelserHartman Informatie Levering Specificatie (ILS).

Op basis van de pointcloud modelleerden wij alle relevante MEP-systemen. Hierbij nemen wij de exacte afmetingen over uit de meetdata. Elk onderdeel van de technische installatie staat exact op de juiste positie met de juiste afmeting in het model. Ook de bouwkundige elementen brachten wij nauwkeurig in kaart. Het resultaat is een maatvast 3D model dat exact overeenkomt met de werkelijkheid. In dit geval leverende we een IFC en Revit bestand op aan de klant. PelserHartman maakt ook 3D solid DWG- en/of STEP-modellen.

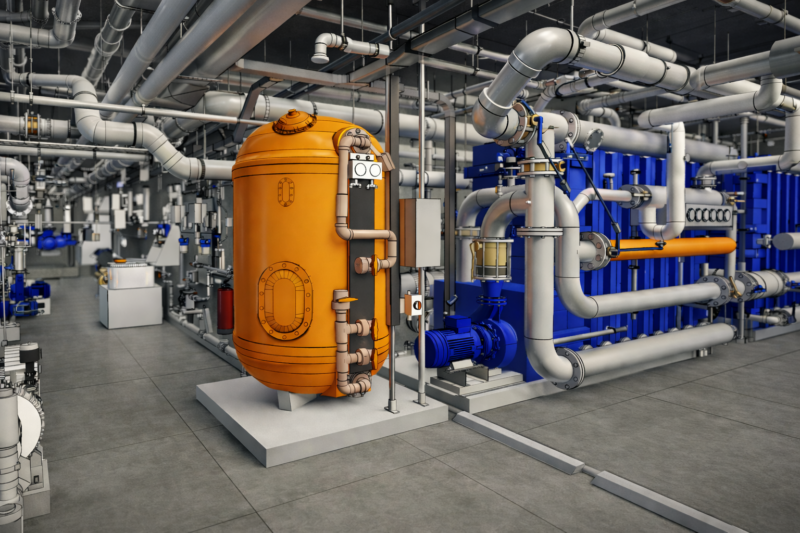

installatiemodel
3D render van het LOD300 Revit model

Faalkosten voorkomen door clash-detection

PelserHartman levert met dit model de belangrijke basis voor de engineering door Lotec. Omdat het 3D model de exacte werkelijkheid weergeeft, kan Lotec de nieuwe installaties naadloos inpassen in de bestaande bouw. Eventuele knelpunten tussen het nieuwe ontwerp en de huidige constructie worden zichtbaar via visuele clash-detection. Dit voorkomt kostbare aanpassingen en vertragingen tijdens de uitvoering. Het risico op ‘gedoe’ achteraf wordt hiermee tot een minimum beperkt. Voor Lotec betekent dit grip op het proces en een aanzienlijke reductie van faalkosten.

Samenwerking met Lotec

PelserHartman werkte in dit project nauw samen met Lotec. Lotec is marktleider in de Benelux op het gebied van waterattracties en innovatieve zwemtechnieken. In dit project versterken twee specialisten elkaar om een complex renovatieproject succesvol te maken. Wij leveren de betrouwbare meetdata en Lotec zorgt voor de ‘state of the art’ watertechniek.

Wil je ook een 3D model van jouw project?

Neem contact op met PelserHartman voor een vrijblijvende afspraak. Wij helpen je graag bij het in kaart brengen van jouw project.

Contact

Romeinse Barbarossa Ruïne vastgelegd met 3D laserscans en fotogrammetrie

Hoe begin je aan de restauratie van een monument dat al eeuwen oud is? De Barbarossa-ruïne in het Nijmeegse Valkhofpark is zo’n monument. Als een van de weinige overblijfselen van de 12e-eeuwse Valkhofburcht, met delen van de Romeinse en Karolingische tijd, is het een bijzonder stuk erfgoed. Met een restauratie op de planning, benaderde de Gemeente Nijmegen ons. De opdracht was om de volledige ruïne steen voor steen vast te leggen. Deze gedetailleerde documentatie moet de betrouwbare basis vormen voor alle analyses en restauratiewerkzaamheden.

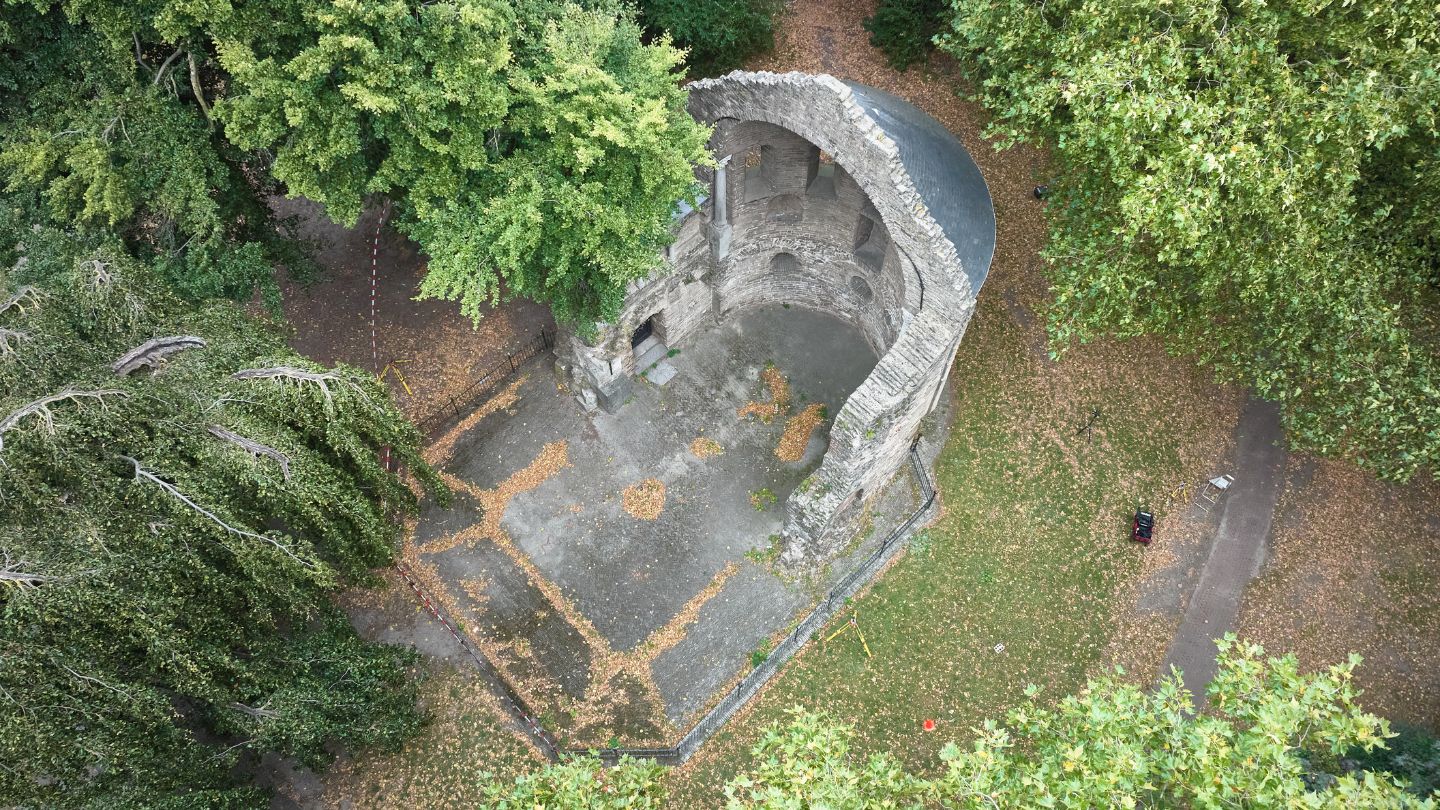

Drone overzichtsfoto Barbarossa Ruïne

Uitdagingen digitaal documenteren monument

De Barbarossa-ruïne bevat onder andere 12e-eeuws beeldhouwwerk zoals kraagsteentjes, zuiltjes en kapitelen, evenals spolia uit de Romeinse en Karolingische tijd. Daarbij maakt de geometrie van het gebouw met gewelven, profileringen, scheefstand en reliëf het een moeilijk object om nauwkeurig te documenteren. Een voorwaarde was om dit alles te realiseren zonder het monument fysiek te belasten. Er mochten bijvoorbeeld geen steigers geplaatst worden.

3D mesh model Barbarossa Ruine

Hybride aanpak van 3D laserscanning en fotogrammetrie

Elk monument is uniek en vraagt om een eigen aanpak. Daarom stelden we een plan samen waarbij we 3D laserscanning en fotogrammetrie combineerden. Eerst creëerden we met de Leica RTC360 3D laserscanner een uiterst nauwkeurige en maatvaste basis. Vanaf de grond en met een speciaal hoog statief tot 5,5 meter legden we de volledige geometrie vast in een puntenwolk. Dit betrouwbare 3D model diende als de ‘kapstok’ voor de fotogrammetiedata.

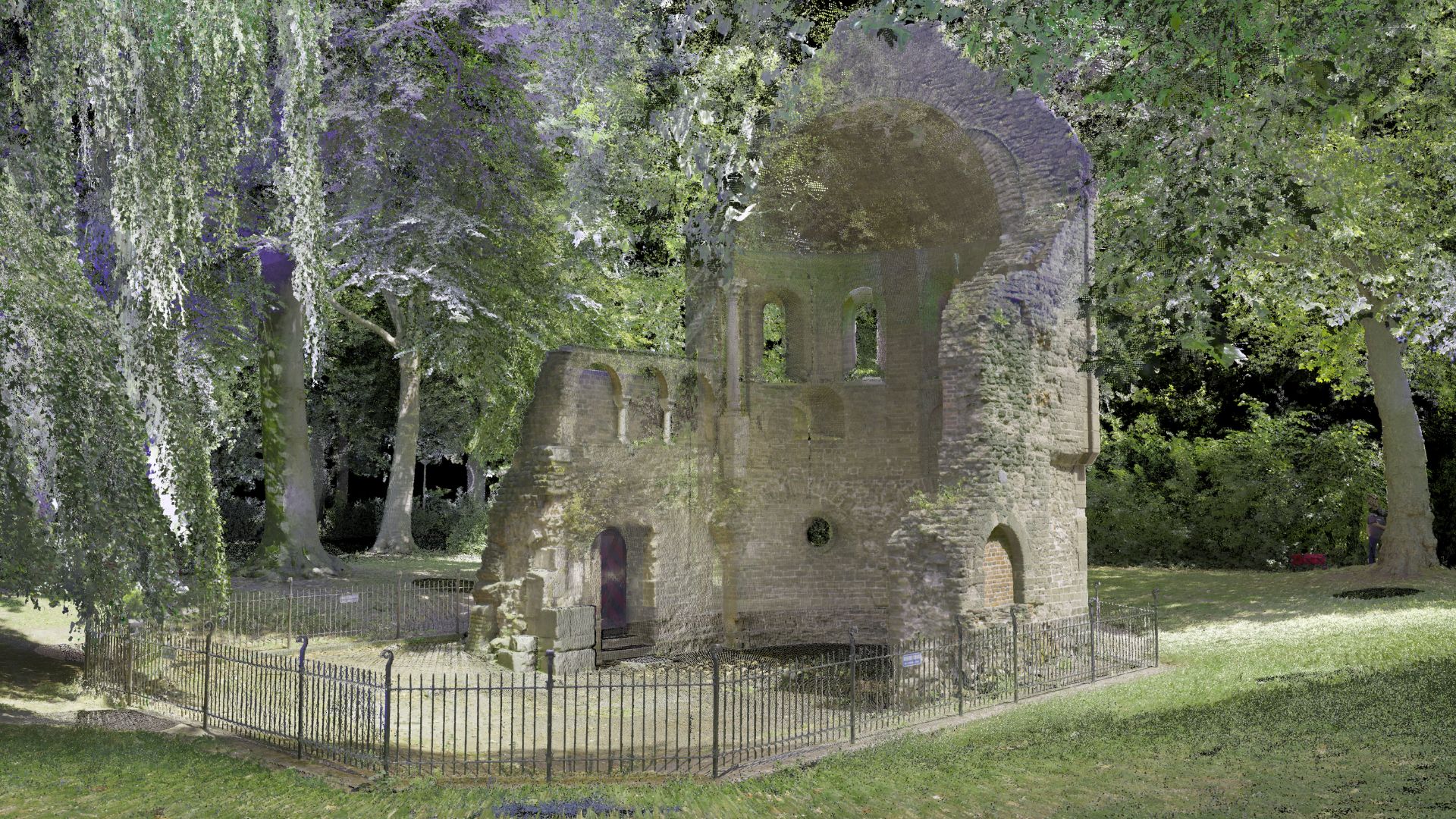

Pointcloud gemaakt met RTC360 3D laserscanner

Met behulp van een drone en een uitschuifbare fotomast maakten we honderden overlappende foto’s vanuit alle denkbare hoeken, ook van de moeilijkst bereikbare plekken. Met fotogrammetrie worden deze foto’s in software omgezet in een gedetailleerd en fotorealistisch 3D model. Dit model combineren we vervolgens met de maatvaste laserscandata. Zo ontstaat een eindresultaat dat het beste van twee werelden heeft. Een visueel rijk model op een millimeter-nauwkeurige basis.

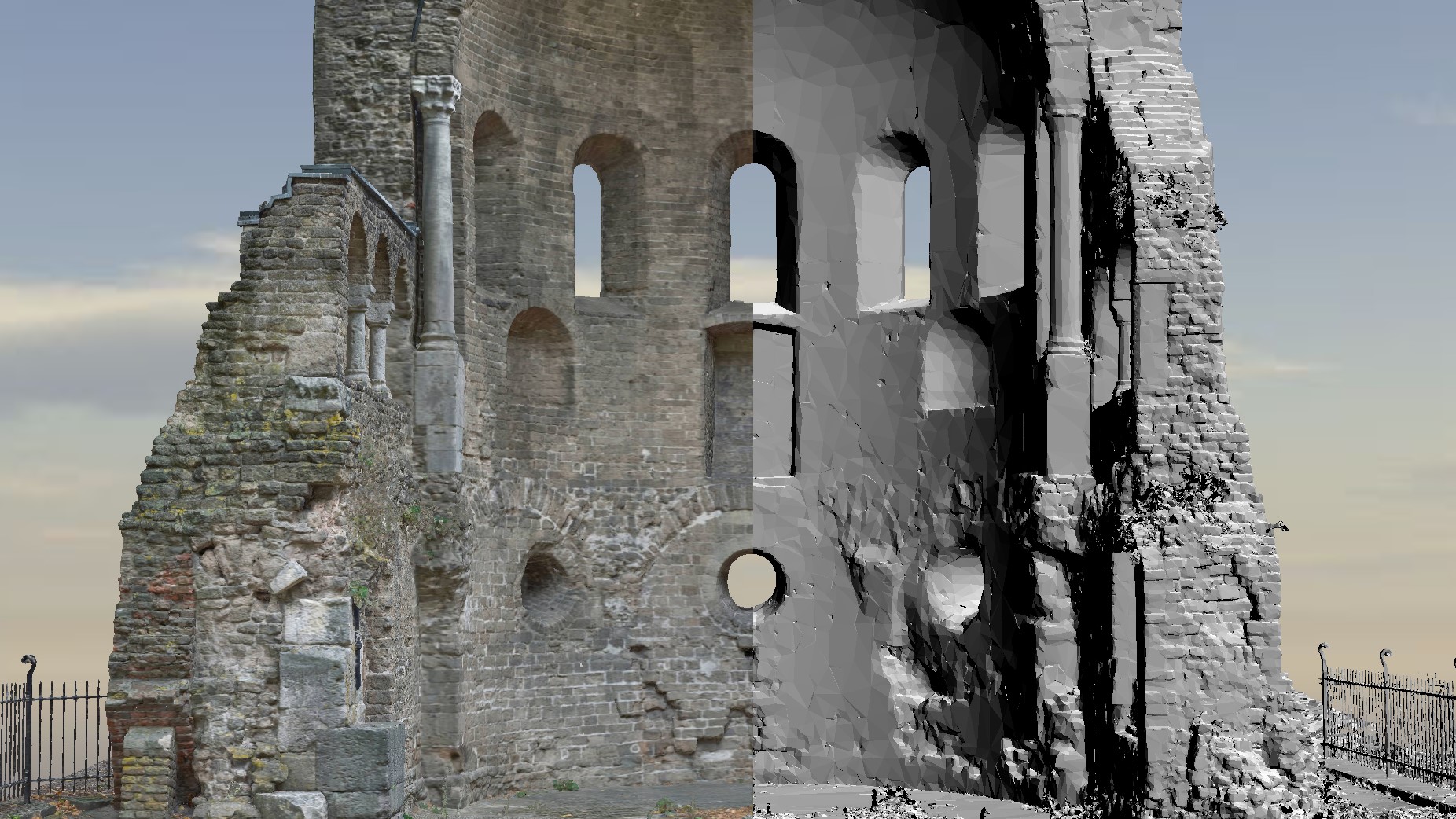

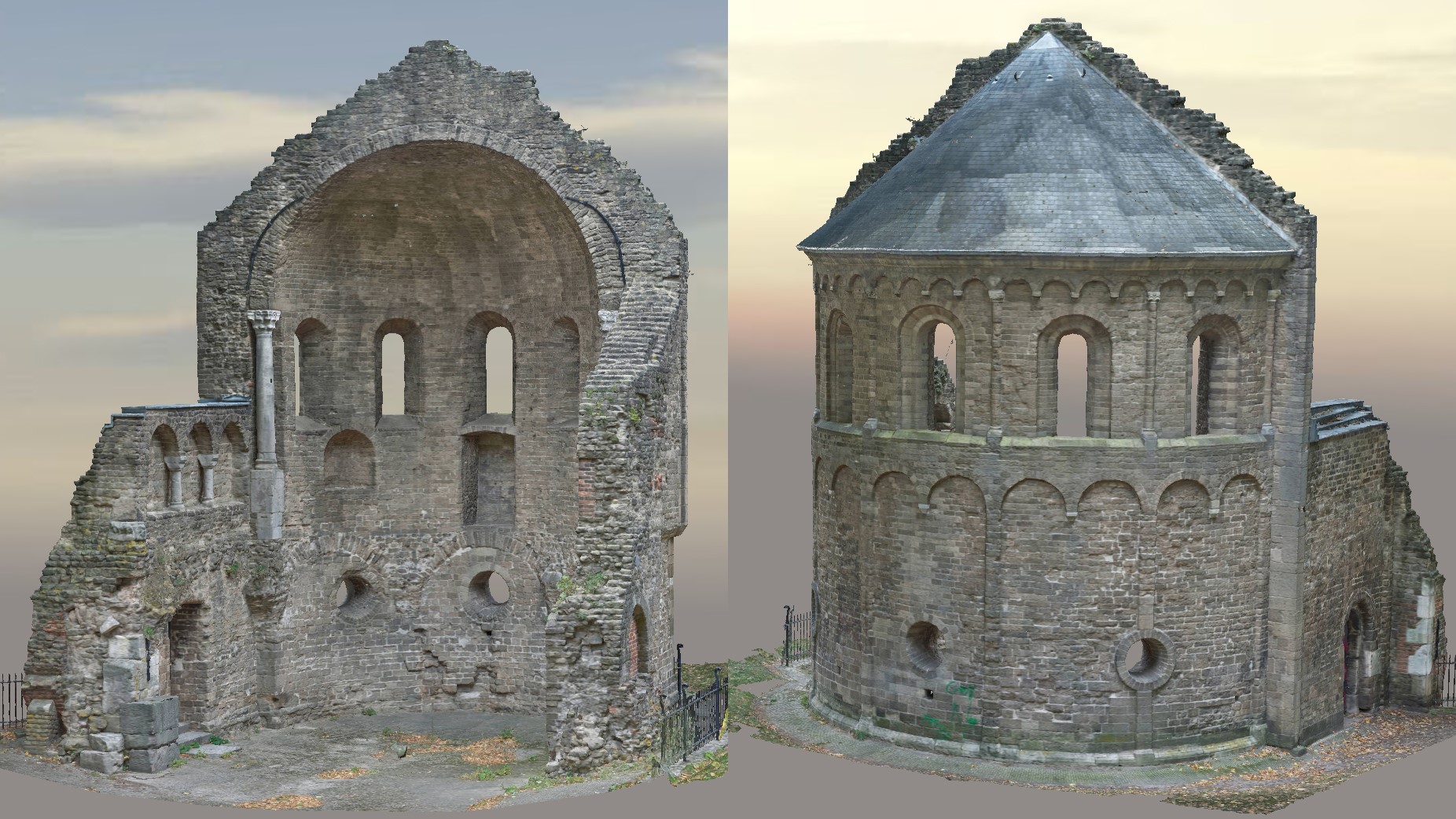

3D mesh model met en zonder overlappende detailfoto’s

Oplevering Digitale Tweeling en orthofoto’s

De eindproducten bieden de Gemeente Nijmegen een gedetailleerd inzicht in de staat van het monument. We hebben een complete digitale tweeling (digital twin) van de ruïne opgeleverd, bestaande uit:

  • Een gekleurde pointcloud: De maatvaste 3D basis van miljoenen meetpunten.
  • Een fotorealistisch 3D-meshmodel: Een visueel rijke ‘digitale tweeling’ van de ruïne, te bekijken in een lokale viewer en online inspectieplatform Twinspect.
  • Zeer gedetailleerde orthofoto’s: Schaalvaste 2D afbeeldingen van alle aanzichten.

Met een resolutie van ongeveer 1 millimeter per pixel en een dekkingspercentage van 90-95% hebben we de volledige ruïne vastgelegd.

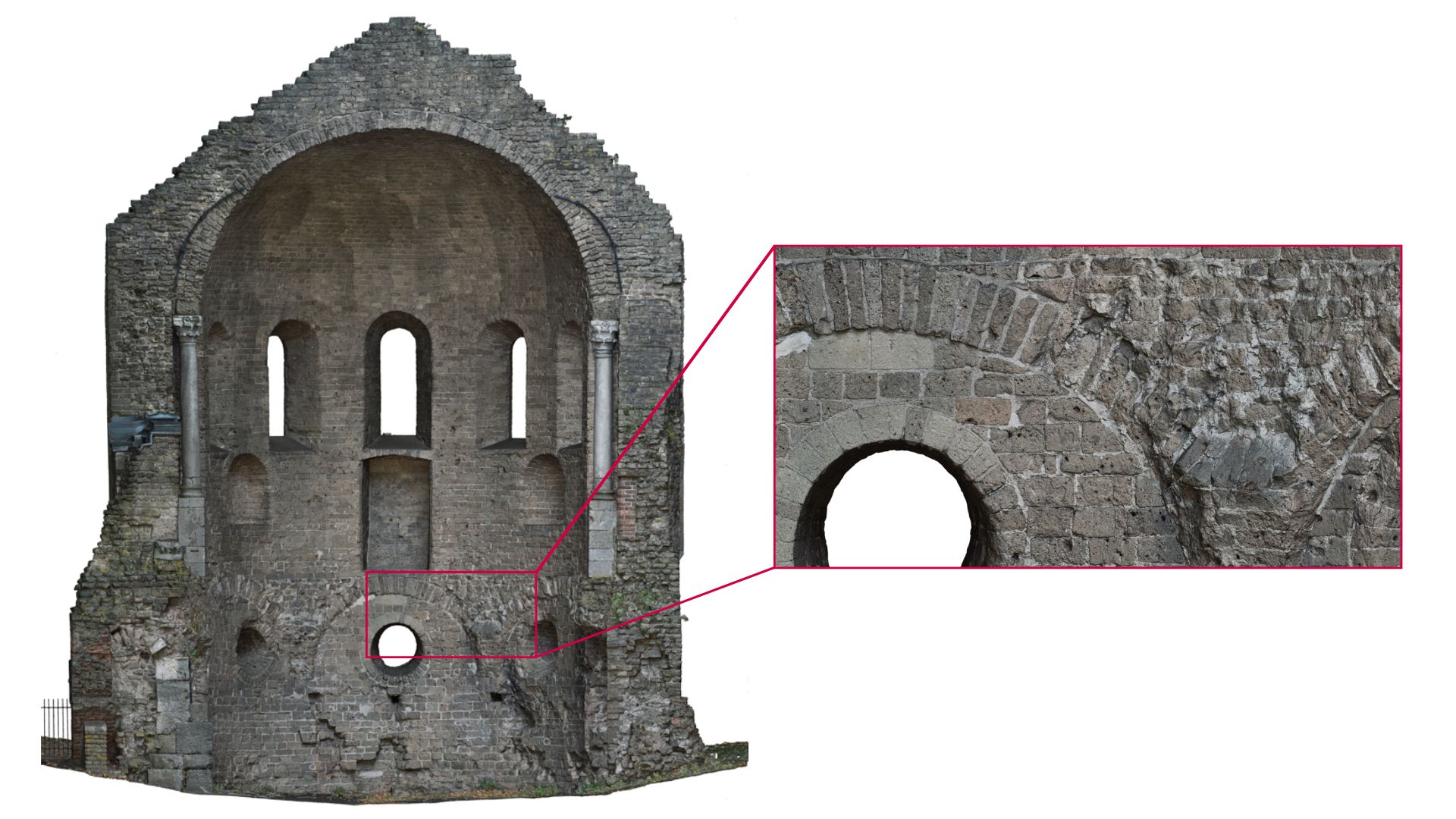

Detail orthofoto Barbarossa Ruïne

Toepassingen 3D data voor restauratie en analyse

Met deze data heeft de opdrachtgever nu alle data in handen om de restauratieplannen voor te bereiden op een bouwhistorisch verantwoorde wijze. De geleverde bestanden stellen hen in staat om:

  • Efficiënt 2D tekeningen te maken: Alle benodigde aanzichten, doorsnedes en plattegronden kunnen op blokniveau worden uitgewerkt.
  • Gebreken nauwkeurig te documenteren: Scheuren, hersteld voegwerk en andere aandachtspunten kunnen direct op de orthofoto’s worden gemarkeerd.
  • Bouwsporen en dateringen te analyseren: De hoge resolutie maakt gedetailleerde studie van het metselwerk mogelijk.
  • Restauratieplannen te onderbouwen: Ontwerpers en restauratoren kunnen hun plannen baseren op een accurate weergave van de werkelijkheid.

3D data als onmisbare schakel in monumentenzorg

Het project Barbarossa-ruïne laat zien hoe moderne 3D documentatietechnieken onmisbaar zijn geworden voor het behoud en de restauratie van ons cultureel erfgoed. Een objectief, compleet en millimeter-nauwkeurig beeld van de huidige staat is de basis voor verantwoorde beslissingen.

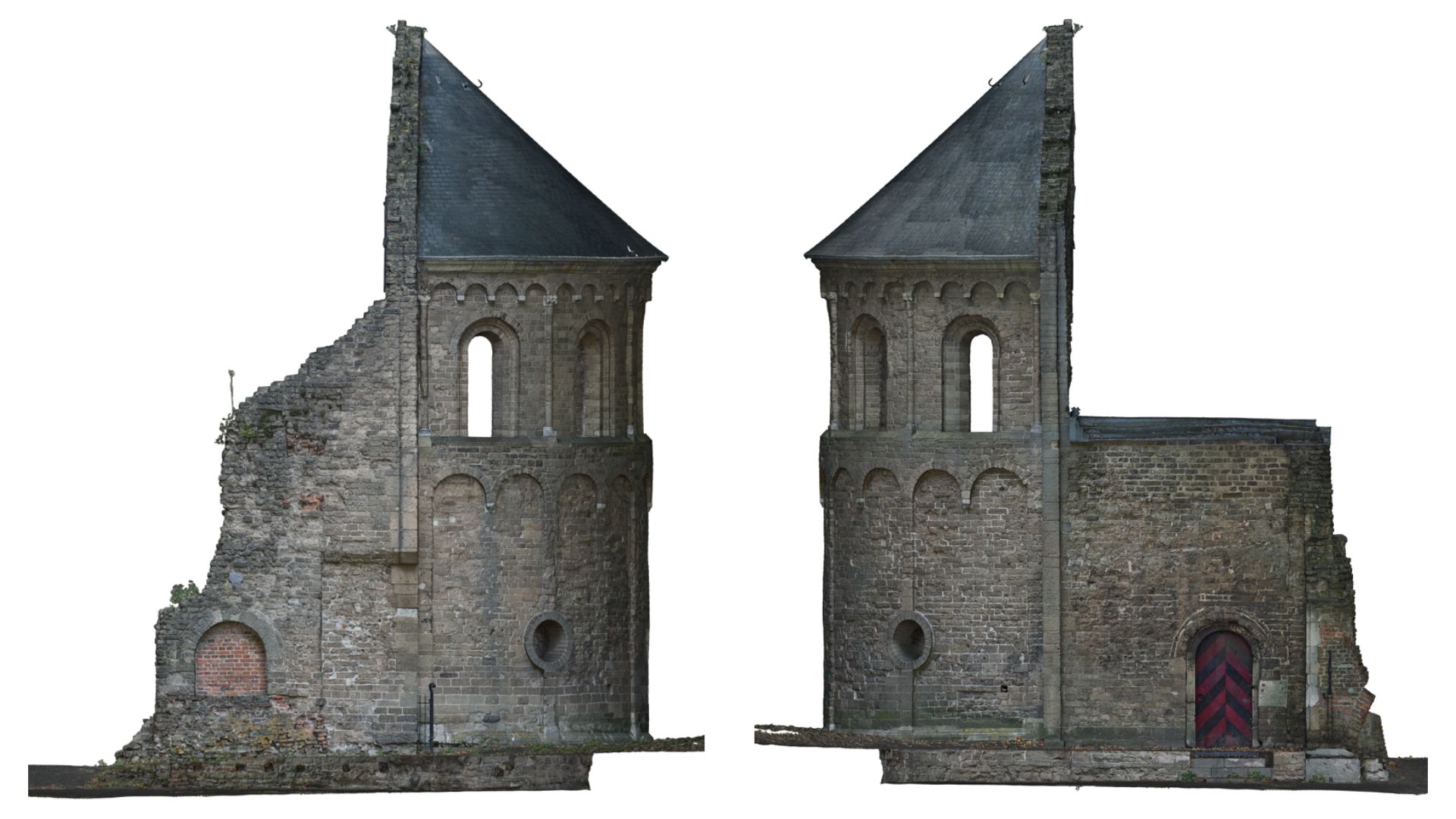

Orthofoto’s zijaanzicht Barbarossa Ruïne

Jouw monument ook toekomstbestendig documenteren?

Sta je voor een complexe restauratie- of documentatie-uitdaging? Wil je de conditie van jouw erfgoed tot in het kleinste detail vastleggen? Ontdek de mogelijkheden van 3D inmeten met drones en laserscanning. Neem gerust contact met ons op voor een vrijblijvend adviesgesprek.

Contact

Van historische vondst naar digitale 3D meetdata in Heusden

Wat begon als voorbereidende werkzaamheden van de gemeente voor de herinrichting van de Vismarkt in Heusden, eindigde eerder dit jaar in een bijzondere ontdekking: een middeleeuwse, gemetselde waterput onder de stadspomp. Een prachtige vondst, maar ook een kwetsbare. Hoe onderzoek je zoiets zonder het te beschadigen?

Een digitale kopie zonder risico met 3D laserscannen

Het antwoord ligt in 3D-laserscanning. Een techniek die perfect is voor archeologie. Het stelt ons in staat om kwetsbare vondsten zoals deze put volledig contactloos, snel en tot op de millimeter nauwkeurig vast te leggen. Zo creëren we een nauwkeurige digitale kopie zonder het object fysiek aan te raken, wat het risico op beschadiging voorkomt en de vondst onaangetast laat.

Onze aanpak in Heusden

Precies om die redenen werd PelserHartman ingeschakeld door Wagemaker, die in opdracht van de gemeente de technische staat van de put onderzocht met als doel deze voor de toekomst te behouden. Omdat we vooraf niet exact wisten hoe groot de opening zou zijn, hebben we de keuze tussen terrestrisch of mobiel scannen overwogen. Uiteindelijk hebben we onze high-end terrestrische laserscanner ondersteboven in de 7,5 meter diepe put gehangen. Zo brachten we de volledige binnenzijde van de waterput nauwkeurig in kaart.

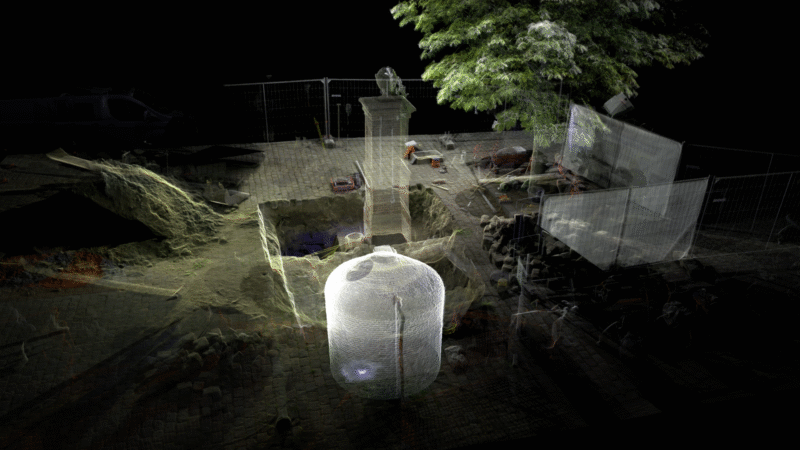

Van 3D laserscannen naar waardevol inzicht

Dankzij deze Digital Twin (de pointcloud) hebben de Gemeente Heusden en Wagemakers nu een gedetailleerd inzicht in de technische staat van deze unieke vondst, en kunnen zij weloverwogen keuzes maken over de toekomst van de waterput.

Een prachtig voorbeeld van hoe moderne technologie ons helpt het verleden te begrijpen én te behouden!

Benieuwd wat 3D-laserscanning voor jouw project kan betekenen? We staan voor je klaar. Neem contact met ons op voor meer informatie of vraag eenvoudig en snel een offerte aan.

Direct offerte aanvragen

3D laserscanning Stadhuis Gouda voor duurzame toekomst

Het monumentale Stadhuis op de Markt in Gouda wordt gerestaureerd. Het 15e-eeuwse monument wordt duurzamer & toegankelijker en moet een levendig centrum voor de stad gaan worden. Van Hoogevest Architecten heeft het nieuwe duurzame ontwerp gemaakt. Aannemingsbedrijf Nico de Bont gaat de renovatie en verduurzaming uitvoeren. Voor zo’n renovatie is een betrouwbare basis onmisbaar voor de architect en aannemer. Daarom heeft PelserHartman het stadhuis in opdracht van de gemeente Gouda met 3D laserscanning volledig in kaart gebracht.

3D laserscanning van het iconische monument

Voor de renovatie van het 15e-eeuwse stadhuis in Gouda stond Van Hoogevest Architecten voor een uitdaging: hoe moderniseer je een monument zonder actuele en betrouwbare tekeningen? Om ontwerprisico’s uit te sluiten en een solide basis voor het project te leggen, heeft PelserHartman het volledige stadhuis met 3D laserscanners in kaart gebracht. Dit leverde een nauwkeurige meting op in de vorm van een pointcloud. Deze pointcloud dient als startpunt voor een duurzame en toegankelijke toekomst.

Iconisch monument

Het stadhuis op de Markt is een van de oudste en meest iconische gebouwen van Gouda en vormt een belangrijk cultuurhistorisch monument in Nederland. Dit gotisch ontworpen gebouw, dat tussen 1448 en 1450 werd opgericht in een periode van bloeiende welvaart door de handel in onder andere kaarsen en pijpen, is sindsdien een markant symbool van de stad. Gelegen in het hart van Gouda, is het stadhuis een plek waar inwoners zich welkom moeten voelen om samen te komen, ideeën uit te wisselen en bijzondere momenten te vieren. Om deze functie ook in de toekomst te kunnen blijven vervullen, werkt de gemeente aan de verduurzaming en energiebesparing van het gebouw, zodat het toegankelijk is voor iedereen.

Ontbreken van actuele tekeningen

Bij de renovatie van oude gebouwen is het ontbreken van accurate en actuele bouwtekeningen een bekend probleem. Laat staan dat er een 3D BIM model aanwezig is. Zeker bij een monument als het Stadhuis van Gouda, dat door de eeuwen heen al vele malen is gerenoveerd en verbouwd. Dit is een groot risico als er ingrepen gepland staan. Denk aan een nieuwe lift, een aanpassing van de entree of een compleet nieuw installatiesysteem om het gebouw te verduurzamen. Wanneer de bestaande tekeningen niet overeenkomen met de werkelijkheid, leidt dat onvermijdelijk tot ontwerpfouten, vertraging en hogere kosten.

Ook het interieur werd volledig gescand

Pointcloud als basis voor Revit model

Om de architect de zekerheid te geven die nodig is, hebben we het stadhuis volledig ingemeten met high-end terrestrial 3D laserscanners. Deze scanners meten met miljoenen punten per seconde de volledige situatie in. Dit resulteert in een digitale kopie van het gebouw. Zelfs de kleinste scheefstand in muren en vloeren wordt hiermee vastgelegd. Onze ervaring met het scannen van monumenten, van kerken tot kastelen, leert ons dat een gedetailleerde pointcloud onmisbaar is bij dit soort renovatieprojecten.

Gekleurde pointcloud van het exterieur van het stadhuis

Deze pointcloud dient als een betrouwbare ‘as-built’ onderlegger om een Revit model op te baseren. Van Hoogevest maakte een 3D Revit model op basis van de pointcloud. Hierdoor beschikt het ontwerpteam over de juiste data van de bestaande situatie om hun plannen op te baseren. Onze overtuiging is dat een goede 3D meting het startpunt is voor elke serieuze renovatie.

Zekerheid voor het ontwerpteam dankzij de 3D scans

Dankzij de data van PelserHartman heeft Van Hoogevest Architecten met zekerheid het ontwerp voor de verbouwing kunnen maken. De data stelde hen in staat om:

  • Nauwkeurig te ontwerpen: Ingrepen zoals de lift en de nieuwe installaties kunnen precies worden ingepast in de bestaande situatie. Dit verkleint de kans op problemen tijdens de bouw.
  • Snel grip krijgen op eventuele scheefstanden: Op basis van pointclouds kunnen eenvoudig analyses worden toegepast zoals vlakheids- en scheefstandsanalyses. Hiermee kom je in een vroeg stadium erachter wat de status van het monument is en kunnen plannen hierop worden aangepast.
  • Efficiënt samen te werken met betrouwbare data: Omdat alle partijen, van architect tot installateur, werken met dezelfde correcte data, wordt het risico op miscommunicatie verkleind en daarmee de kans op bouwfouten.

Met een betrouwbare dataset als startpunt, heeft het project een solide basis voor de renovatie.

Doorsnede van de pointcloud van het stadhuis

Heb jij ook een renovatieproject van een groot of klein monument?

Voorkom verrassingen en zorg voor een solide basis met onze specialistische 3D scans Lees meer over onze aanpak voor monumenten. Of neem direct contact op voor een offerte.

Offerte aanvragen

Inzet drones en laserscanners voor de instandhouding van vitale infrastructuur

Dagelijks rijden zo’n 56.000 voertuigen over de Volkerakbrug, een onmisbare schakel tussen Zuid-Holland en Noord-Brabant. Om de brug tot aan de vervanging constructief veilig te houden, voerde de combinatie Arup Iv Wagemaker in opdracht van Rijkswaterstaat diverse inspecties uit. Wij werden ingeschakeld om met onze expertise drone en 3D laserscanning opnames te maken en deze data fotogrammetrisch te verwerken tot een 3D- model.

300GB aan drone-en laserscandata in een 3D-model

Om de brug volledig en veilig in kaart te brengen zonder verkeershinder, hebben wij een gedetailleerde fotogrammetrische opname van de brug uitgevoerd. Onze specialisten hebben deze drone-inspectie van voorbereiding tot uitvoering verzorgd. Daarbij hebben we aanvullende hoogwaardige 3D laserscans gemaakt om de 3D weergave te verbeteren. Vervolgens hebben we de scans en duizenden hoge resolutiefoto’s verwerkt tot een gedetailleerd 3D model van maar liefst 300 gigabyte. Een waardevolle basis voor de analyse van de actuele staat van de brug.

Samenwerken in één webomgeving

Het door ons gecreëerde 3D-model is via de applicatie van Twinsity toegankelijk gemaakt voor alle betrokken partijen. Zo kunnen de ingenieurs, de aannemers en Rijkswaterstaat snel en efficiënt samenwerken op basis van geleverde data. Het 3D-model zorgt voor het overzicht. Klik je een punt in het 3D-model aan, dan zie je op het platform automatisch de bijbehorende hoge resolutie foto’s. Ideaal voor inspectiemogelijkheden.

AI als versneller van innovatie

De combinatie onderzoekt hoe slimme technologie hun werk kan versnellen. Zo experimenteren zij met AI om schades automatisch te herkennen en daarmee hun resources gerichter en efficiënter in te zetten. Het door ons geleverde gedetailleerde model dient hierbij als essentiële input.

Meer weten over onze inmeetdiensten?

Wil je meer weten over de mogelijkheden van inmeten met drones voor jouw infrastructuur- of bouwproject? Onze specialisten staan voor je klaar. Neem vrijblijvend contact met ons op om de opties te bespreken.

Contact opnemen

80.000 m² Jaarbeurs hallen Utrecht 3D vastgelegd voor duurzame herontwikkeling

Koninklijke Jaarbeurs investeert de komende jaren in de aanpassing en toekomstbestendigheid van het vastgoed, met een focus op efficiënter ruimtegebruik, een aantrekkelijkere uitstraling en duurzame oplossingen. Deze herontwikkeling gebeurt modulair en gefaseerd, zodat de exploitatie van evenementen en beurzen ongestoord doorgang vinden en de bezoekerservaring optimaal blijft. Om dit te kunnen realiseren is een betrouwbaar digitale as-built model onmisbaar. PelserHartman is daarom ingeschakeld om een deel van het complex in te meten en te modelleren in een 3D BIM. Een groot project van 80.000 m2 waar onze expertise en capaciteit perfect tot hun recht komen.

Efficiënt en strategisch 3D laserscannen van de Jaarbeurs

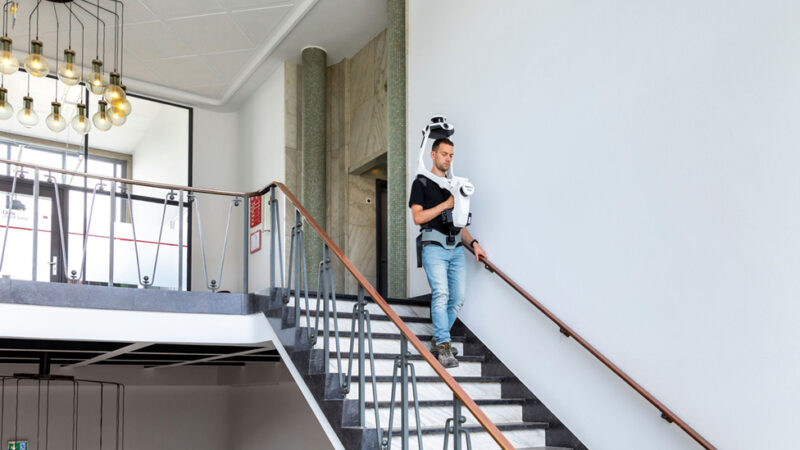

Bij een project van deze omvang komt meer kijken dan alleen het inzetten van enkele laserscanners. We hebben voor elk deel van het complex gekeken naar de meest efficiënte en slimme manier van meten, aansluitend op het einddoel. Het grootste deel is ingemeten met statische 3D laserscanners. Deze bieden hoge nauwkeurigheid en detail, perfect voor het ontwikkelen van een BIM. Alleen het congresdeel hebben we mobiel gescand. Dit deel van het gebouw wordt volledig gestript en alleen de hoofdconstructie blijft behouden. Hier is mobile scanning de perfecte oplossing voor. Die keuze lijkt misschien technisch, maar het is vooral strategisch. Het maakt ons werk sneller en efficiënter, zonder in te leveren op kwaliteit.

Gekleurde 3D laserscandata (pointcloud) van het Jaarbeurs complex

In totaal hebben we ongeveer 2.000 scans gemaakt in 16 mandagen. We combineren ervaring met capaciteit: meerdere scanoperators en high-end laserscanners en een slim gedetailleerd meetplan. We weten wat nodig is om betrouwbare data te leveren voor dit soort grootschalige projecten door onze jarenlange ervaring, expertise en op maat aanpak.

Een betrouwbaar 3D BIM model als basis voor de toekomstplannen

Wat we opleveren is niet alleen een pointcloud gemaakt met laserscanners, maar ook een 3D REVIT LOD300 BIM MODEL. Dit model vormt de digitale as-built weergave (Digital Twin) van de bestaande situatie van de Jaarbeurs. Zowel binnen als buiten, inclusief het terrein en de daken. Het model is accuraat, compleet en betrouwbaar en dient als één centraal BIM model voor alle betrokken partijen als basis voor de bouwplannen.

Een goed BIM model maakt samenwerken makkelijker. Ontwerpers, constructeurs, installateurs en beheerders werken allemaal vanuit hetzelfde digitale bestand, met dezelfde informatie. Dat voorkomt fouten, bespaart tijd en zorgt voor meer grip op het proces.

Daarnaast gaat het model ook gebruikt worden voor beheer en onderhoud. Via Autodesk Construction Cloud is het model altijd en overal toegankelijk. Zo kan iedereen het model bekijken, plannen maken, toetsen en keuzes onderbouwen op basis van actuele en precieze data.

3D bim pointcloud combinatie
3D BIM model op basis van gekleurde pointcloud

Nauwkeurige data als fundament voor gefaseerde transformatie

De herontwikkeling van het Jaarbeurs complex gebeurt niet in één keer. Sinds het oorspronkelijke masterplan in 2022 werd herzien, is er gekozen voor een gefaseerde aanpak. In plaats van een grootschalige herontwikkeling wordt nu gekozen voor een stapsgewijze vernieuwing van het complex. Er wordt gekeken naar het renoveren van bestaande hallen in plaats van volledige nieuwbouw. Deze manier van werken vraagt om nauwkeurige informatie op het juiste moment.

Met onze metingen en modellen leggen we het fundament voor alle ontwerp-, planning- en uitvoeringsplannen. Een solide, gedetailleerd en actueel fundament waarop vertrouwd kan worden. Dat is precies wat nodig is voor dit soort complexe, grootschalige en langlopende projecten.

Ter aanvulling op het 3D model maakt PelserHartman ook een NEN 2580 rapportage van circa 130.000 m², waardoor alle oppervlaktes eenduidig en conform norm inzichtelijk zijn.

3D laserscanning van de Jaarbeurs Utrecht

Zekerheid, snelheid en inzicht in complexe projecten

Bij PelserHartman leveren we maatwerk, afgestemd op het project, einddoel en de situatie. In het geval van de Jaarbeurs ging dat over veel vierkante meters en verschillende einddoelen en eisen van de data. Maar ook over snelheid, betrouwbaarheid en samenwerking.

Ben je ook bezig met een grootschalige herontwikkeling of renovatie? Of een ander (kleiner) project waar accurate data vereist is? Dan praten we graag verder over hoe wij jou kunnen helpen met jouw project.

Neem direct contact op
